PLATO-RAN

Visualiza la información de los medios magnéticos y genera planos o reportes al instante

La información dentro de los Medios Magnéticos del RAN si bien es completa resulta complicado manipularla aún para los ingenieros más experimentados por la naturaleza que tienen los archivos DXF, los TXT y las cédulas de información.

Con PLATO-RAN la interpretación queda automatizada por lo que podemos consultar cualquier parcela o solar visualmente desde el modelo que se restituye desde los archivos DXF.

Crear este modelo pasando de líneas y textos a polígonos cerrados e identificarlos correctamente es un auténtico desafío que PLATO-RAN logra superar con total precisión.

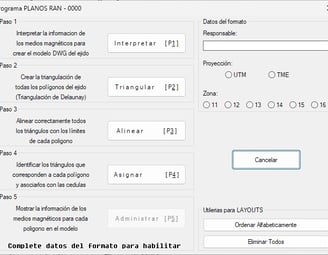

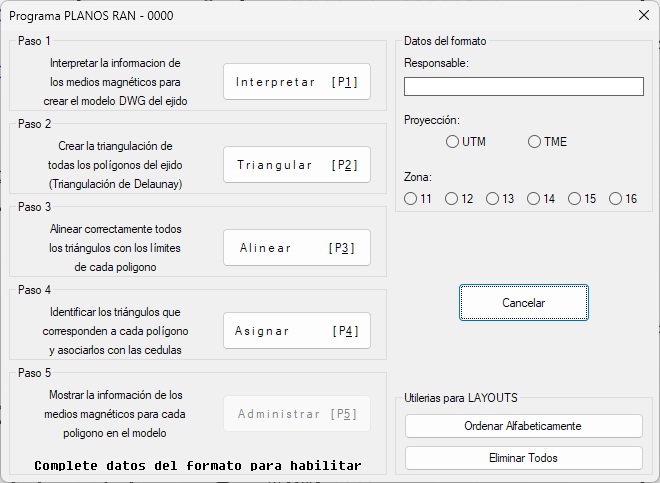

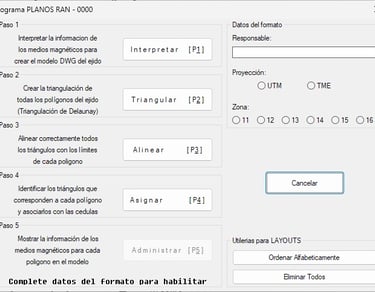

Estos son los pasos para generar el modelo desde los medios magnéticos:

• PASO 1 INTERPRETAR

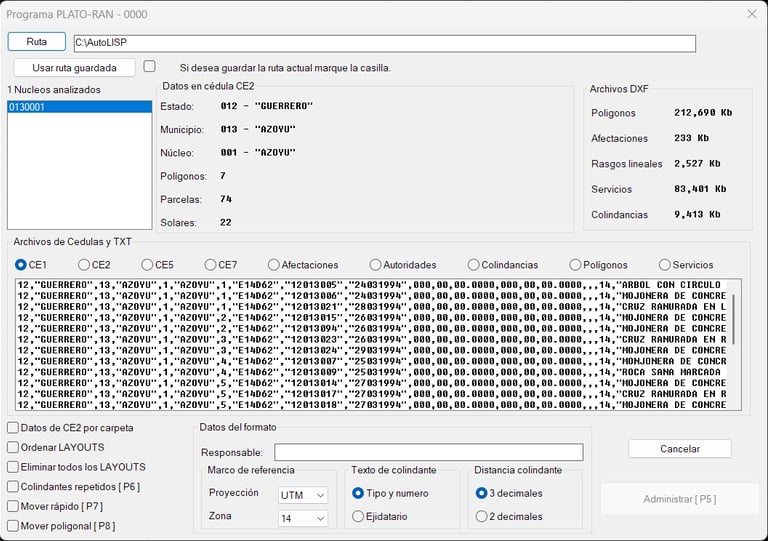

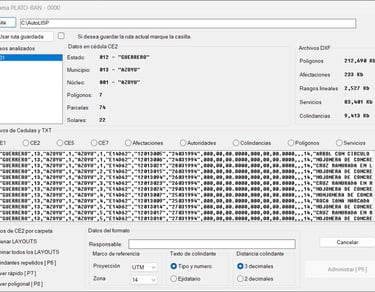

Seleccionar la ubicación de los 14 archivos para que el programa importe los datos y analice si la información en ellos está estructurada correctamente como la cantidad de LAYERS, la continuidad de las líneas y otros parámetros.

• PASO 2 TRIANGULAR

El programa generará una triangulación con objetos 3DFACE usando todas las líneas asegurando una cobertura total del ejido sin traslapes ni oquedades.

• PASO 3 ALINEAR

Con las herramientas proporcionadas se alinearán los triángulos para que coincidan con los límites de todos los polígonos.

• PASO 4 ASIGNAR

Se asignan los triángulos con el texto identificador de cada polígono logrando entidades cerradas que permitan la delimitación correcta de toda la información

• PASO 5 ADMINISTRAR

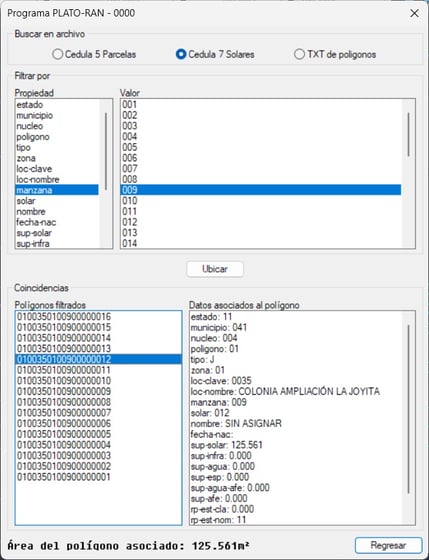

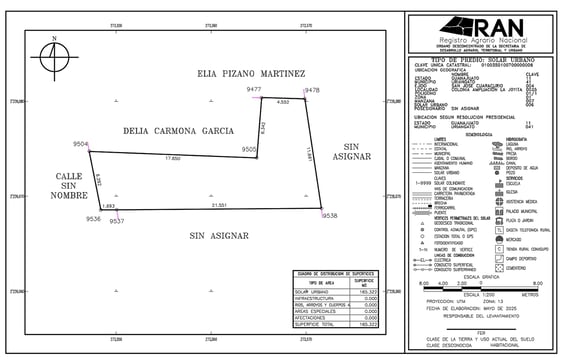

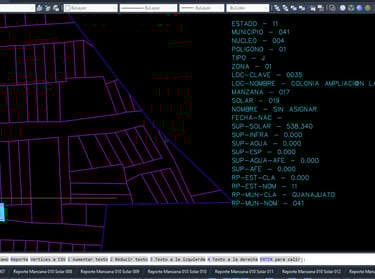

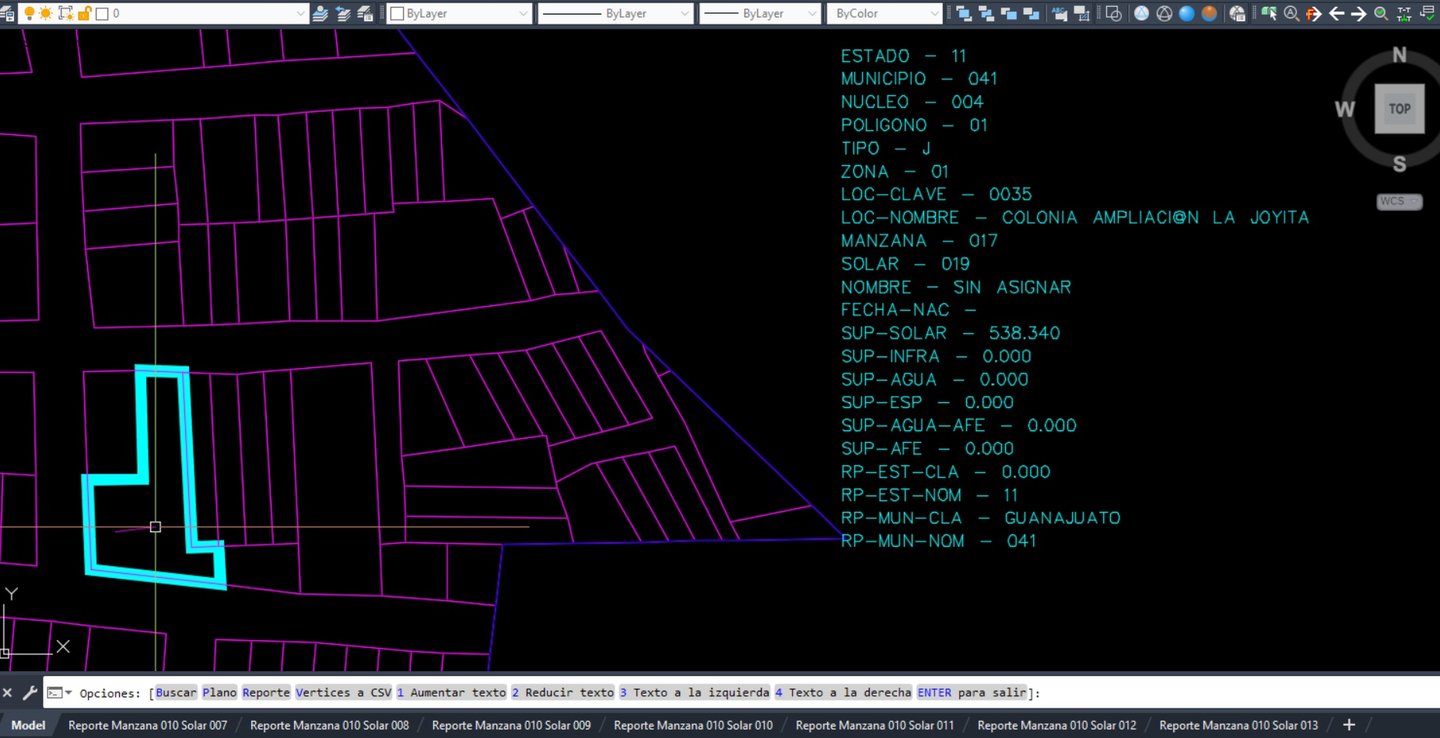

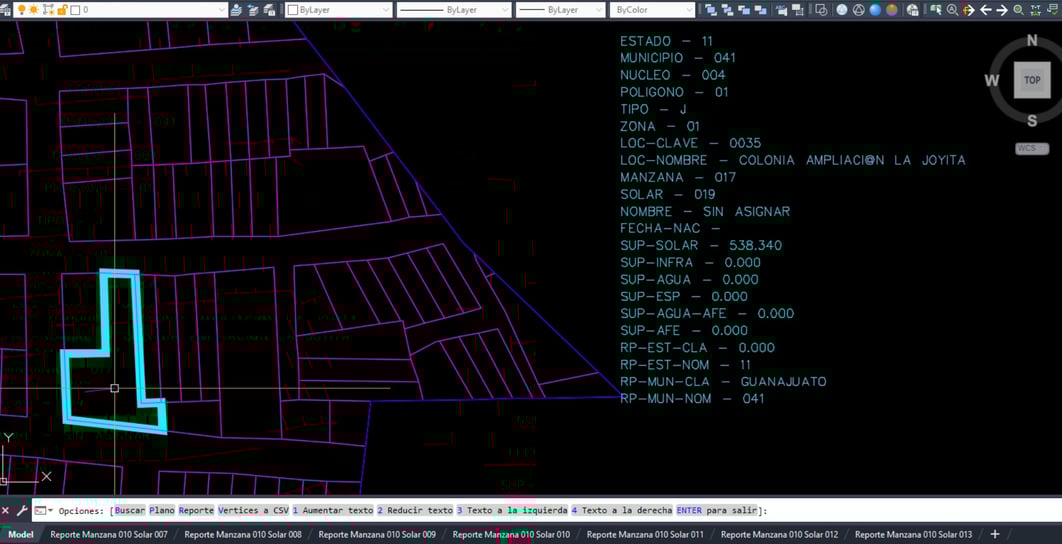

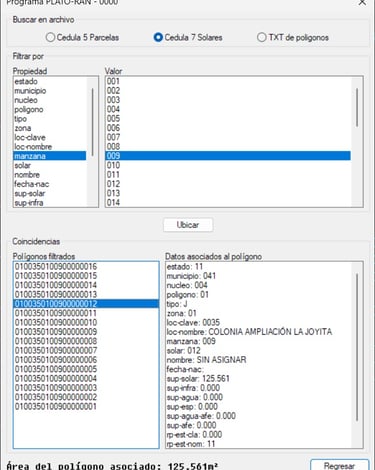

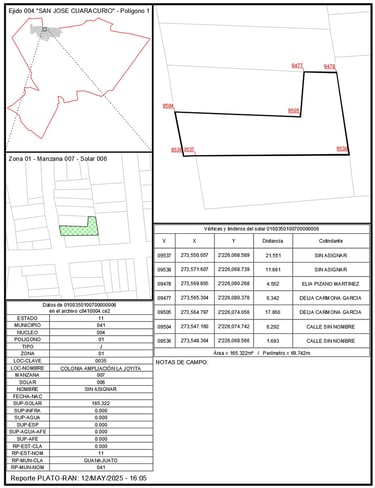

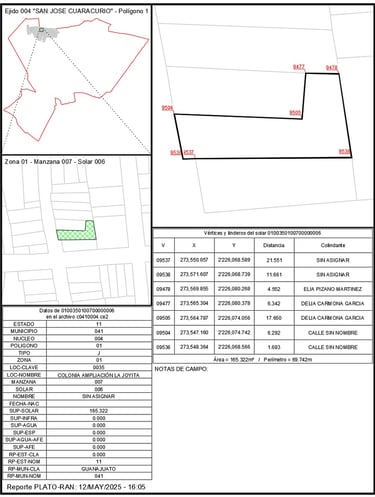

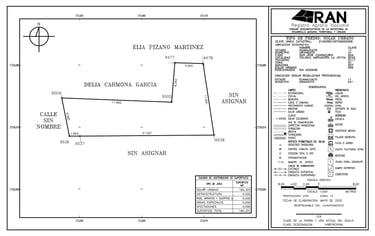

Se muestra en pantalla toda la información del polígono con solo ubicar el puntero del mouse sobre el área de interés y se podrán generar los planos o reportes con solo pulsar una tecla. Para ubicar con rapidez se cuenta con una opción de búsqueda por datos con cualquier criterio que se tenga disponible.
