PLATO3

La enorme ventaja que brinda la programación en AutoLISP queda demostrada en esta poderosa herramienta desarrollada para impulsar a los profesionales en topografía.

El programa PLATO3 brinda múltiples herramientas para optimizar los tiempos en el procesamiento de la información en gabinete:

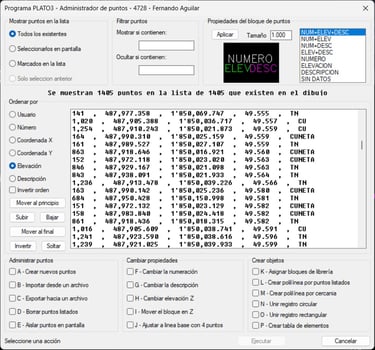

Potente administrador de puntos

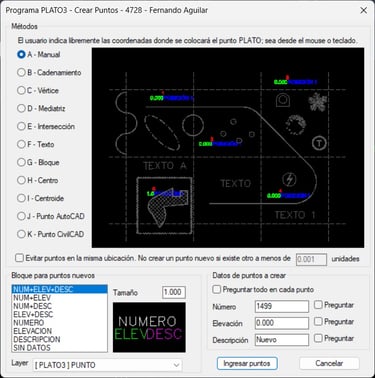

1. Crea puntos en forma manual o desde objetos preexistentes en el dibujo e incluso importa los puntos desde CIVILCAD sin necesidad de tenerlo instalado en tu sistema.

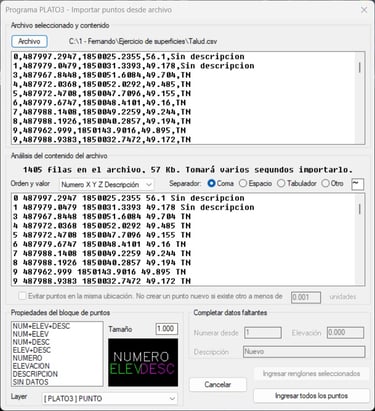

2. Importa la información de campo en el formato que necesites para interpretarla; incluso usando solo los datos que necesites sin editar el origen.

3. Filtra, aísla y visualiza los datos sin crear grupos usando filtros y ordenando por valores más allá de las etiquetas como las coordenadas X, Y o su elevación.

4. Manipula las propiedades los puntos fácilmente para ajustar los datos que se hayan capturado erróneamente en campo como las descripciones o los cambios de altura del prisma rápidamente.

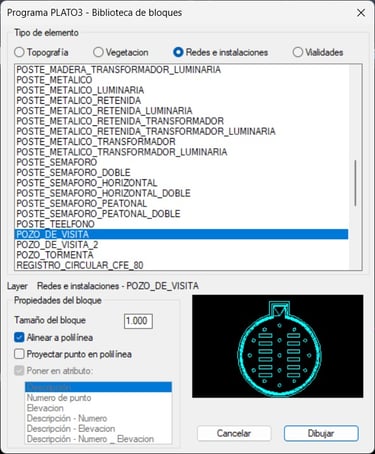

5. Inserta bloques desde la amplia librería para identificar con gran rapidez cada punto levantado con las distintas categorías y organizadas en LAYERS, calidades y colores.

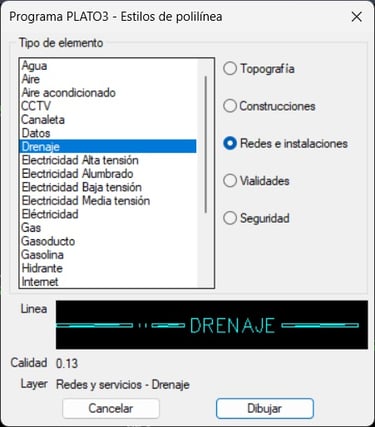

6. Crea polilíneas rápidamente con la unión automática de puntos o manualmente sin dar un solo clic con la función de "cercanía"; demás, usa los estilos de la amplia librería precargada para asignar calidades, LAYERS, estilos y grosores para un plano reluciente.

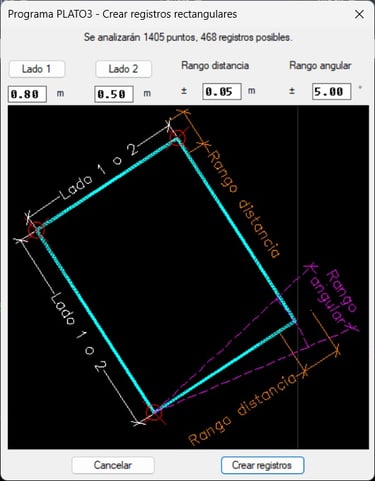

7. Une los registros circulares y rectangulares automáticamente usando los algoritmos que al definir las medidas y tolerancias encontrarán y dibujarán todos los elementos que tengas levantados ahorrando mucho tiempo y omisiones.

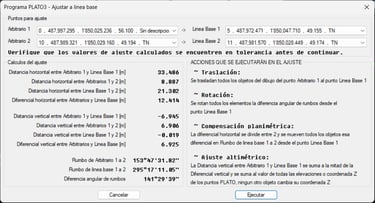

8. Ajustar a una línea base sin complicaciones es fácil gracias al asistente que te permite seleccionar el par de puntos de coordenadas arbitrarias y el par de puntos georreferenciados con los que el programa calculará el desplazamiento, rotación y ajuste necesarios para que todo el dibujo quede en el sistema de coordenadas correcto.

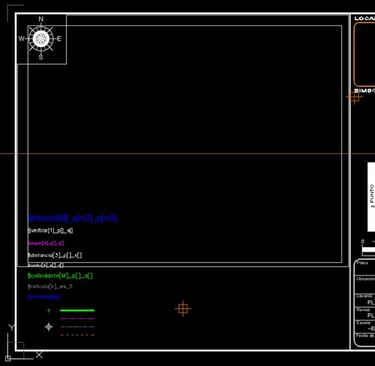

Plantillas personalizables y planos automáticos

Los distintos formatos de planos que solicitan los clientes, dependencias o autoridades a quienes debemos presentar la información, nos obliga a dedicar horas e incluso días para afinar la entrega.

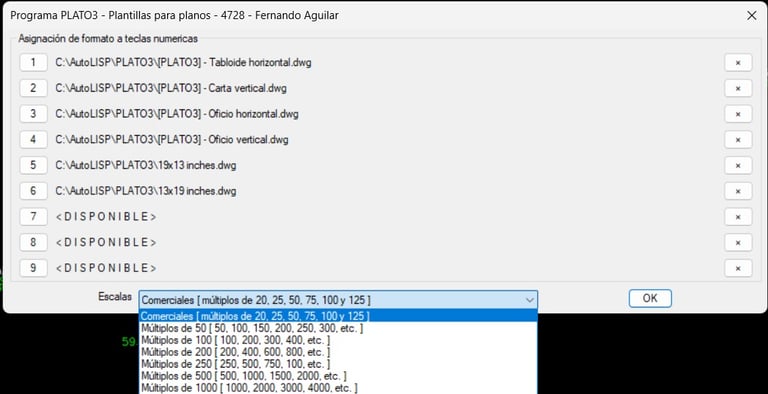

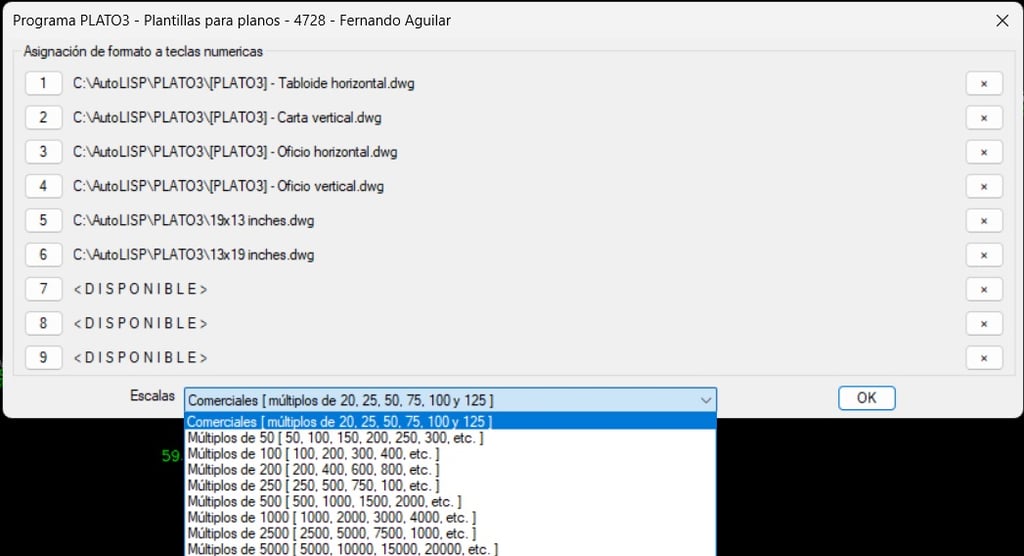

Usando las plantillas personalizables de PLATO3 esta labor queda reducida al mínimo ya que todas las plantillas se pueden reutilizar cambiando solo los datos que difieren de un proyecto a otro conservando las calidades, estilos, tamaños, y demás parámetros requeridos.

Dado que las plantilla son archivo DWG en formato estándar de AutoCAD podemos intercambiarlos y usarlos en diferentes versiones del programa e incluso en Civil3D lo que nos garantiza una compatibilidad atemporal.

Una vez lista la plantilla podemos crear planos en segundos, de uno en uno o hasta 250 por vez;

1. Cualquier tamaño de hoja, aun aquellos que no estén predeterminados en el equipo pueden usarse en las plantillas, basta con definirla en el archivo DWg y darla de alta en la impresora "WDG TO PDF.PC3".

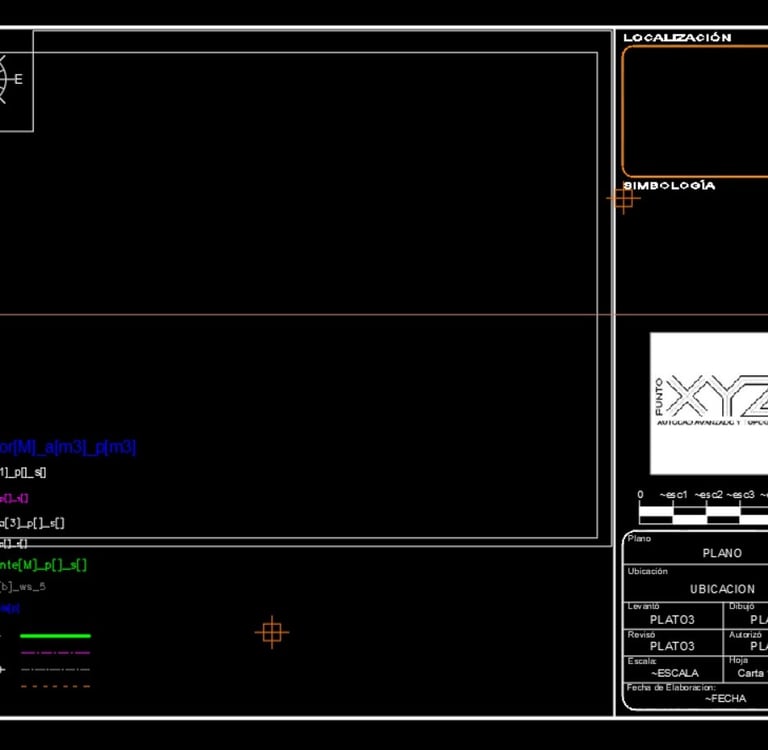

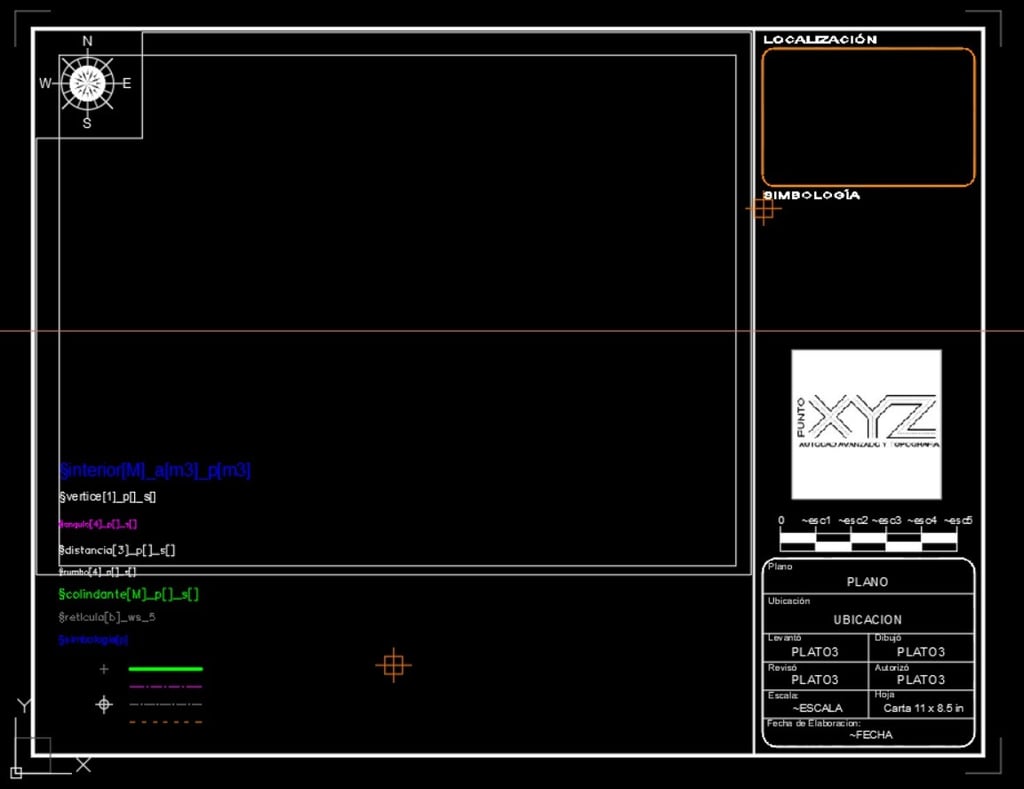

2. Control total de la distribución de elementos en cada plano, pudiendo definir la zona donde se mostrará la poligonal principal, la zona de retícula que puede definirse con rectas y arcos, el pide de plano, la simbología, ubicación y cualquier elemento necesario.

3. Estilos de textos y tipos de líneas adaptados al estilo, color, tamaño, LAYER, separación, inclinación, y demás parámetros pueden ser configurados.

4. Bloques de vértices, retícula y Norte que se posicionan en las coordenadas y nodos de la poligonal.

5. Zona de localización dependiente de la imagen de fondo permite que el programa ajuste la imagen georreferenciada donde se encuentra la poligonal principal y se ajuste en escala y ubicación.

6. Creación automática de simbología que analiza el área donde se presenta la poligonal principal y detecta los diferentes tipos de línea y bloques para generar la simbología completa sin omisiones ni mostrar datos que no están presentes en la zona.

7. Control de la ubicación y alineación del cuadro de construcción distribuyendo automáticamente la proporción de elementos en cada plano.

8. Logotipos, imágenes de fondo, escala gráfica y demás elementos se colocan y ajustan una sola vez para que siempre se presenten en cada plano eliminado errores y omisiones como sucede al hacerlo manualmente.

Funciones KML y caja de herramientas

Las funciones KML se activan cuando definimos la zona UTM y contamos con un dibujo en el sistema de coordenadas WGS84.

1. Exportar polilíneas desde el DWG al formato KML nos permite visualizar nuestra información en otras plataformas como Google Earth, KMLViewer, UMAP, etc.

2. Abrir archivos KML con rutas y polígonos cuando se genera desde Google Earth nos permite trabajar con trazos creados sobre la cartografía directa para importarlos en polilíneas que podemos trabajar directo en nuestro DWG.

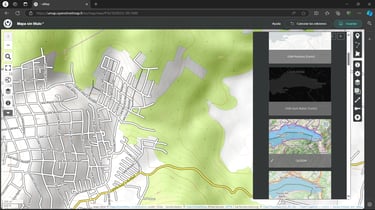

3. Incorporar imágenes georreferenciadas desde cualquier fuente cartográfica en línea nos brindará la oportunidad de elegir entre diferentes estilos y detalle de información.

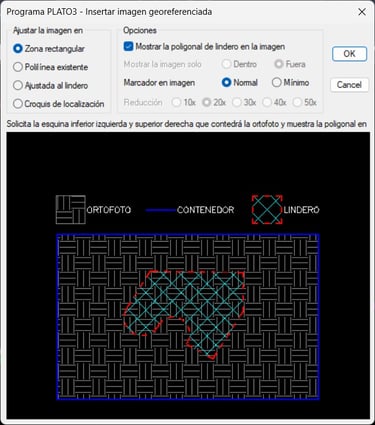

4. Contenedores de la imagen ajustados a cada necesidad, sea que se ingrese como imagen de fondo o al contorno de la poligonal e incluso como croquis de ubicación el programa cuenta con múltiples opciones que automatizan todo el proceso.

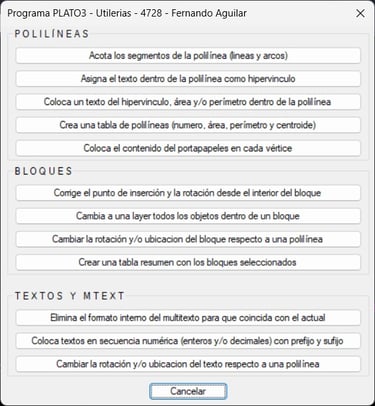

La caja de herramientas del programa PLATO3 nos permite corregir y editar la información del plano para completar con tablas, asignar textos, numerar polígonos y muchas mas.

Esta caja de herramientas crecerá con las sugerencias y solicitudes de los usuarios para satisfacer casos específicos y retroalimentarse periodicamente.
